ARC 3XX RC EKSKAVATÖR

MODEL, ileri seviye gerçekçilik, yüksek teknoloji, 2 yılı aşan tasarım ve ar-ge süreci içerisinde özenle tasarlanıp üretime geçmiştir. Gerçek modelde olan tüm detaylar atlanmadan birebir doğru ölçülerde üretilmiştir.Model 14kg ağırlığa sahip olup, 25-30 bar hidrolik basınç ile çalışır. Elektrik sistemi (12 volt) 3s Lipo veya Li-ion pillere göre dizayn edilmiştir.
Farklı özellikteki metallerin lazer kesim ve cnc bükümden sonra mükemmel montaj uyumu ve lazer kaynak sağlamlığı ile tecrübeli ustalarımızın el işçiliği ile hatasız bir şekilde birleştirilir.Tüm hareketli aksam paslanmaz çelikten üretilmiş olup ve toz geçirmez rulmanlıdır.
Sürücü kabini kapı menteşeleri model için özel üretilmiştir.Kabin kapıları açılır ,UV dayanımlı yüksek poliüretan dökümdür.

arc-model-3xx-5

ALT ve ÜST ŞASE
Ön bıçak, model üzerinde standart olarak verilir ve modelden alacağınız zevki ikiye katlar.
BOOM-ARM
tüm parçalar laser kesim paslanmaz çelik, çelik ve pirinç döküm parçalardan üretilmiştir.tüm bağlantı burçları paslamaz çeliktir ve kesinlikle plastik veya 3d parça kullanılmamıştır.

Sürüş, gerçeğe uygun final drive teknolojisi ile sağlanır ve planet dişlidir.planet dişliler 1/300 rediksiyon ile tahrik edilir.dişlilere hareket veren 80 vattlık micro brushless motorlar bulunmaktadır.
bu model için özel olarak programlanmış esc ile tıpkı gerçegindeki gibi çok daha yumuşak hareketlerle sürüşe sahiptir.
Her modelin montajında 90 kg lık test uygulandıktan sonra montaj yapılır. Motor ve sistem piyasada bulunabilecek en iyi sistemdir.Tüm hareketli aksam paslanmaz ve toz geçirmez rulmanlıdır.
Ön tekerde palet süspansiyon gergi sistemi bulunur.Tek vida ile paleti sökmeniz veya palet gergisini
ayarlamanıza yardımcı olur.tüm parçalar cnc torna ve freze de üretilmiştir.paletler
zamak döküm pimleri paslanmaz çelikten üretilmiştir.

KULE DÖNÜŞ
Gövde gerçeğe uygun özel olarak çelikten üretilir.motor pinion ve çember dişlisi ultra hassastır. Cnc Tel erezyonda üretilir ve sertleştirilmiş çeliktir.öne ve arkaya sıfır boşlukludur. Kule dönüşü, güçlü hassa bir fırçasız fırçasız motor ile sağlanır.

HİDROLİK
yağ deposu, köpürme önleyici ve entegre yağ filtresi ile birlikte özel tasarımdır.paslanmaz
çelikten üretilir.hidrolik silindirler, cnc pirinçten üretilip el işçiliğiyle sert lehimle kaynatılır.tüm miller paslanmaz kromdur. Kullanılan keçeler 150 bara dayanıklı sanayi keçeleridir.her silindire yüksek ve alçak basınç testi uygulandıktan sonra montaj yapılır (3-60 bar).

POMPA
Modelin hidrolik pompası maximum 70 bar basınç ve dakikada 900 ml akış hızı (900ml/min) verir. Tamamen modelcilik için tasarlanmış, %100 sızdırmaz ve sessizce çalışır.Pompanın gövdesi yüksek hassasiyette cnc de işlenmiş ve ısıl işlem görmüş çeliktir. Pompa dişlileri maksimum performans için özel tasarlanıp cnc tel erezyonda sert çelikten üretilmiştir. Pompada brushless 550watt outrunner motorlar kullanılmaktadır.

VALF
valf bloğu,7075 aluminyumdan üretilmiştir.özel üretim ve maksimum sızdırmazdır.tasarımı gereği boyutları oldukça küçük ve çok hassastır ve 60 bara dayanıklıdır.
valf servoları aluminyum case metal dişli 7.5 kg dijital servolardır.
basınç tahliye valfi sisteme dahildir.22-25 bar aralığında modelin kullanılması için ayar yapmanıza olanak sağlar.
Ön bıçak için kullanılan hidrolik slipring paslanmaz çelikten üretilir ve %100 sızdırmazdır.

ELEKRONİK
7 adet 7.5 kg ultra tork metal dişli servo
7volt 20A Sbec,
3 adet 12A burshless sürüş esc
1 adet 40A pump esc
Dahili ışık kiti – Kabin ve boom ledleri takılmış tesisatı çekilmiştir ışık kitine bağlanmıştır.
Gerçeğe uygun kokpit içinden açma kapama (on/off switch) standarttır.

DAHİL OLMAYANLAR
Radyo kontrol ve alıcı
Pil
ses kiti

Dahil olmayan ürünler için bizimle irtibata geçip kişiye özel çözümlerimizden faydalanabilirsiniz

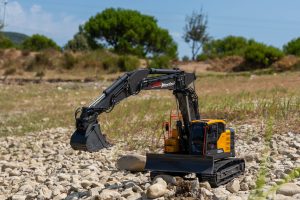

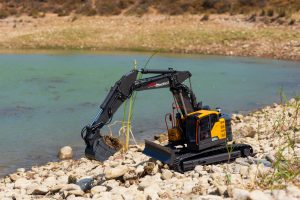

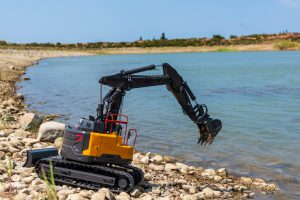

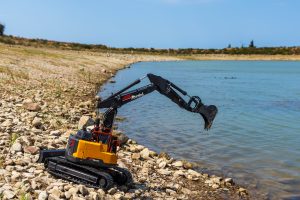

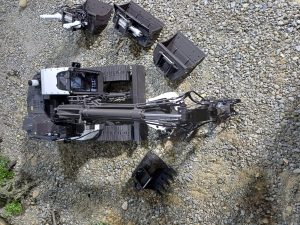

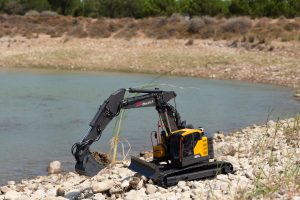

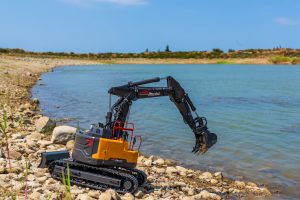

ARC 3XX RC Ekskavatör Görselleri

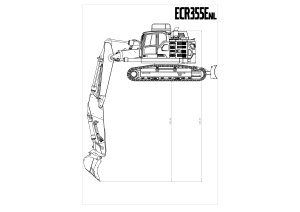

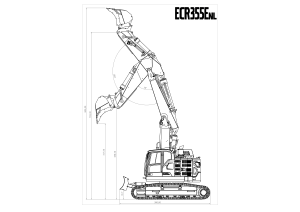

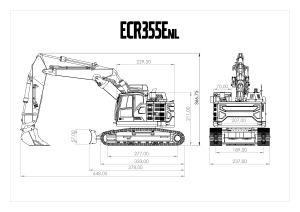

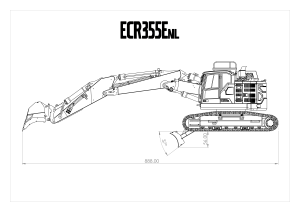

ARC 3XX RC Ekskavatör Çizimleri
